双通道高精度分体泵 Cchip-101PD(2)
产品名称：双通道高精度分体注射泵 Cchip-101PD(2)
产品说明书：请联系客服获取
1. Cchip-101PD(2)双通道高精度分体注射泵简介
双通道高精度分体注射泵 Cchip-101PD(2)是中芯启恒自主研发的高精度流体控制设备，该系统以精密、稳定、抗干扰能力强等特点广泛应用于微流体控制、化学反应注射、动物药物注射等相关领域。
2. Cchip-101PD(2)双通道高精度分体注射泵特点
1）可选择多种工作模式、标配实时流速微调功能；
2）可从列表中选取注射器或直接输入注射器的内径参数；
3）信息提示功能：带有参数设置范围及超限提示功能；
4）运行界面直观显示工作模式、实时流速、流速微调、总容量、已注容量、剩余容量、运行时间、剩余时间、运行状态等；
5）长期稳定性：丝杆采用内置设计，通过机械外壳隔离外部环境，有效阻除污染物及其引起的磨损，保障了注射泵的长期精度，降低了生命周期内的维护费用和故障风险。
3. Cchip-101PD(2)双通道高精度分体注射泵的应用领域
1）微流控芯片进样，如细胞培养、液滴制备、纳米脂质体LNP制备、流体力学研究等。
2）生物反应器进样
3）化学微反应器进样
4）液体工业输送
5）制药及药物输送研究
6）微小流体输送控制
4. Cchip-101PD(2)双通道高精度分体注射泵参数
注射泵型号 | Cchip-101PD(2) |
通道数量 | 2（每个通道独立工作、独立控制、互不干涉） |
工作模式 | 单推、单拉、推拉循环、拉推循环 |
适用注射器类型 | 5uL-60mL |
注射器选择 | 内置主要厂家、主要型号 |
注射器自定义 | 可直接输入注射器内径 |
最大行程 | 140mm |
每微步距离 | 0.05um |
每微步注射量 | 0.005nL(0.5uL注射器) / 0.033uL(60mL注射器) |
线速度范围 | 3um/min-270.00mm/min |
线速度分辨率 | 3um/min |
流量范围 | 0.3nL/min-180.19mL/min |
线性推力 | >75lbs |
最大步速 | 1243step/sec |
最小步速 | 0 |
控制精度 | 当>30%满行程时，控制误差＜±0.3% |
重复精度 | ＜±0.2% |
流量校准 | 通过校准获得更为精确液量 |
设置方式 | 全程触摸屏点击设置 |
显示方式 | 480*272 液晶触摸屏显示 |
掉电记忆 | 重新上电可选择是否按照掉电前的状态继续工作 |
参数设定 | 实时改变流速 |
电压范围 | DC24V |
工作环境 | 温度 5-40℃，相对湿度<80% |
执行机构尺寸 | 280*76*106（mm） |
重量（kg） | 2.2 |
控制单元尺寸 | 340*258*133(mm) |
重量（kg） | 2.0 |
5. Cchip-101PD(2)双通道高精度分体注射泵应用举例
以下实验采用Cchip-101PD(2)注射泵、高通量液滴芯片（阶梯乳化芯片）ZX-SEC60-40um、微流控芯片夹具ZX-MCF01、微流控成像系统ZX-500，若需详细了解配置信息，请联系客服获取。

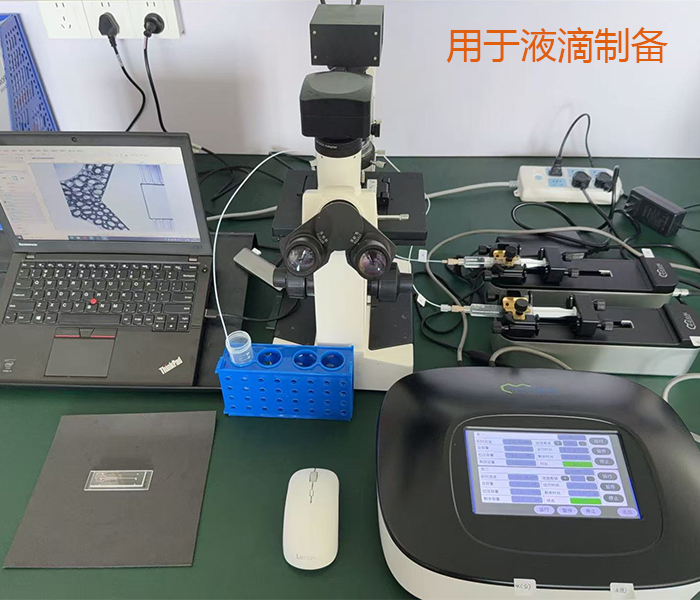

图1 用于油包水/水包油液滴制备
图2 高通量液滴制备芯片（阶跃结构液滴芯片）
